1.KB0產品目前的主體最大額定電流為225A(F框架)、KB02產品目前的主體最大額定電流為225A(F框架),按傳統的星三角減壓起動器接線方式:KB0J星三角減壓起動器最大只能控制和保護到110kW及以下電動機、KB02J星三角減壓起動器最大只能控制和保護到110kW及以下電動機。
2. 通過改變主電路接線方式,使主回路分流(即主開關觸頭在全壓運行時承受的是相電流而不是線電流)后:
(1)由1臺KB0-125A+1臺(具有機械聯鎖的)KB0S+1個時間繼電器等輔件構成的KB0J2就可以控制45~110kW 電動機;
(2)由1臺KB02-125A+1臺(具有機械聯鎖的)KB0S+1個時間繼電器等輔件構成的KB02J2就可以控制45~110kW 電動機;
(3)由1臺KB0-225A+2臺(具有機械聯鎖的)接觸器+1臺ZKM3塑殼斷路器+1個時間繼電器等輔件構成的KB0J3就可以控制110~200kW 電動機;
(4)由1臺KB02-225A+2臺(具有機械聯鎖的)接觸器+1臺ZKM3塑殼斷路器+1個時間繼電器等輔件構成的KB02J3就可以控制110~200kW 電動機。
3.對電動機從星形接法(啟動)轉換至三角形接法(全壓工作)轉換過程的時間繼電器,延時動作時間設定t(S)=2x+4。

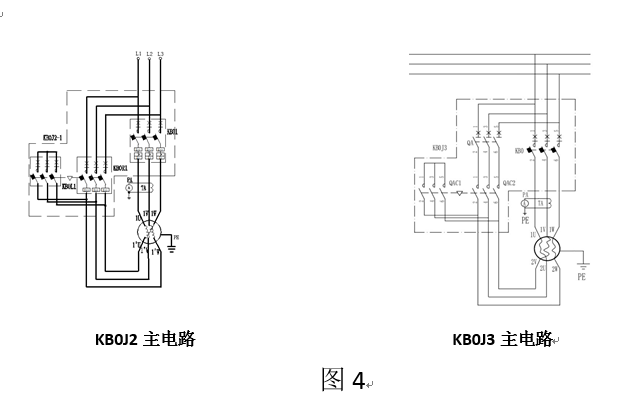

4. KB0J2、KB0J3、KB02J2、KB02J3主電路與普通KB0J、KB02J的接線方式區別是KB0或KB02主電路接線位置,普通的KB0J、KB02J接線方式:接在電源進線端主電路KB0承受的是線電流In。而采用圖4(KB0J2、KB0J3、KB02J2、KB02J3)分流的接線方式后,KB0或KB02主回路接的位置有一些變化,啟動完成后主開關KB0或KB02承受的是相電流In/3(見表4)。KB0J2、KB0J3、KB02J2、KB02J3全壓工作時流過每臺主開關的相電流的計算公式見表4。(電纜的截面積選擇:引至電動機端的電纜截面積承載的電流不小于分流后,流過主開關工作電流值;引至星三角減壓起動器進線端的(進電源端)電纜截面積承載的電流不小于電動機全壓工作時額定電流值。)
表4
功率(kW ) |
額定電流(A) (按4極三相鼠籠式異歩電動機的數據) |
分流后主開關分別承受電流(A) |
推薦選取脫扣器模塊額定電流 |
45 |
87.4 |
87.4/√3=50.5 |
M63或R63 |
55 |
105 |
105/√3=60.6 |
M63或R63 |
75 |
142 |
142/√3=82 |
M100或R100 |
90 |
167 |
167/√3=96.4 |
M125或R125 |
110 |
203 |
203/√3=117.2 |
M125或R125 |
132 |
242 |
242/√3=139.7 |
R160 |
160 |
297 |
297/√3=171.5 |
R225 |
185 |
347 |
347/√3=200 |
R225 |
200 |
366 |
366/√3=211.3 |
R225 |
從表中看出KB0J2、KB02J2星三角減壓起動器可實現對110kW 以下電動機的控制與保護;KB0J3、KB02J3星三角減壓起動器可實現對200kW 及以下電動機的控制與保護。(根據電動機功率、用途,選擇型號規格詳見中凱選型手冊相關資料)。
