1.在KB0開關內部電氣線路上,通過采用一組主電路接觸組(包含了動、靜觸頭與滅弧系統)替代了至少兩組主電路接觸組(如斷路器+接觸器,即將其兩組電器的動靜觸頭合二為一),協調配合一致,超二類協調配合。
2.通過采用模塊化單一產品結構型式,單一的操作機構同時與各種保護單元(包括過載反時限保護、過流定時限保護、短路瞬時保護)以及控制保護單元相關聯實現控制與保護功能,且具有面板指示及機電信號報警功能,完全實現多功能協調配合。
3.KB0產品實現多功能的電氣原理圖如下:(注:圖中的虛線表示機械關聯,實線表示電氣關聯)

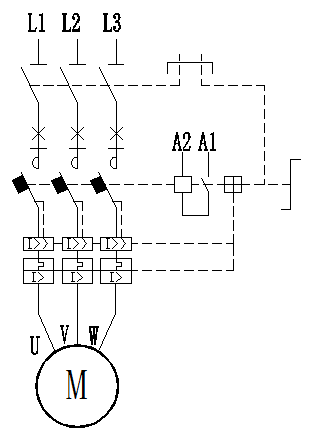

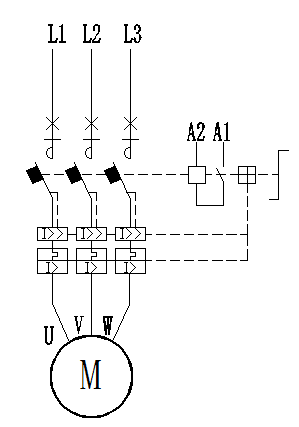

a)熱磁式不帶隔離功能 b)熱磁式帶隔離功能

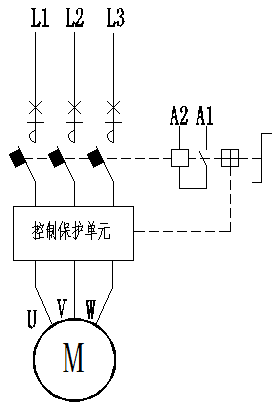

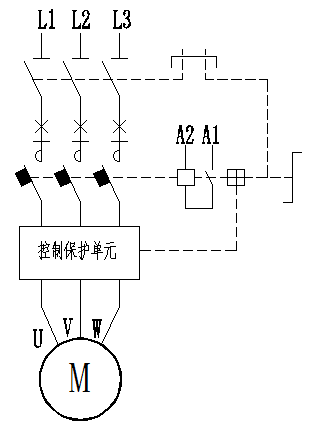

c)電子式不帶隔離功能 d)電子式帶隔離功能
